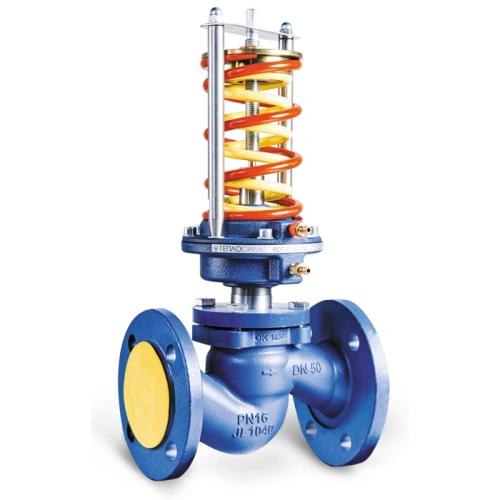

Регулятор давления прямого действия "после себя" RDT-P-2.3-15-4 Теплосила

Регулятор давления прямого действия "после себя" RDT-P-2.3-15-4 Теплосила

Артикул: RDT-P-2.3-15-4

Описание товара:

Регулятор давления прямого действия "после себя" RDT-P-2.3-15-4

Характеристики:

Все характеристики

Артикул

RDT-P-2.3-15-4

Базовая единица

шт

Производитель

Теплосила

Диаметр

48 411.60 руб. / шт

В корзину

Купить в 1 клик

Нашли дешевле

Рассчитать доставку

Под заказ

Аккуратно упакуем хрупкие товары

Весь ассортимент сертифицирован

Принимаем все способы оплаты

Принимаем заказы на сайте круглосуточно

Профессиональная помощь в подборе товаров

Самовывоза в Перми

Скидки постоянным покупателям

Описание товара

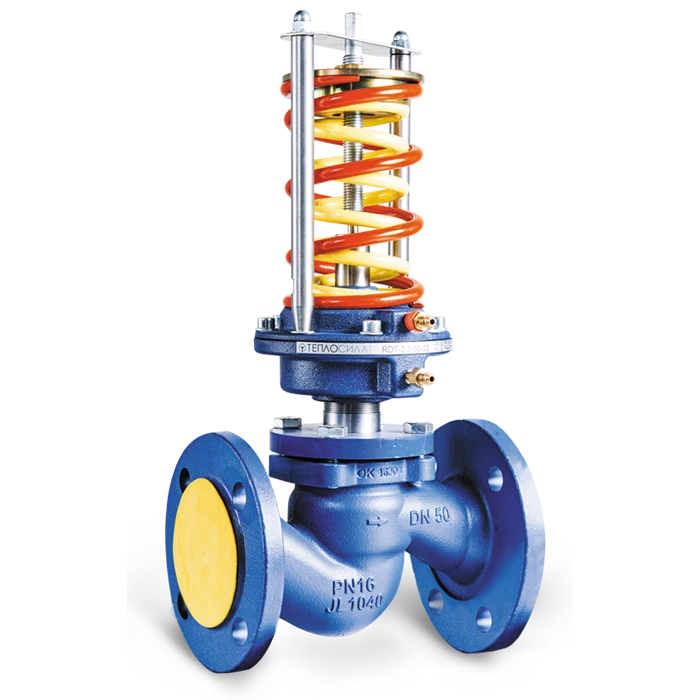

Регулятор перепада давления RDT представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода.

Регулятор перепада давления прямого действия RDT предназанчен для автоматического поддержания перепада давления на регулируемом участке трубопровода (между подающим и обратным трубопроводом) в контурах отопления, горячего водоснабжения, вентиляции в тепловых пунктах объектов теплоснабжения.

Установка регулятора перепада давления RDT в ИТП предотвращает гидравлические удары, способствует снижению шумовых эффектов на регулирующем клапане и повышению его ресурса работоспособности.

В ИТП регулятор перепада давления устанавливается:

на подающем или обратном трубопроводе на вводе тепловой сети – общий для всех систем;
на подающем или обратном трубопроводе греющего контура каждой системы отдельно.

Не работают при отсутствии расхода и в тупиковых схемах.

Основные технические характеристики регуляторов перепада давления RDT

НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Условный диаметр, DN, мм	15	20	25	32	40	50	65	80	100	125	150	200
Максимальная условная пропускная способность Kvs, м³/час	0,25 0,4 0,63 1 1,6 2,5 4	2,5 4 6,3 8	4 6,3 8 10	6,3 10 12,5 16	10 16 20 25	16 20 25 32 40	25 32 40 50 63	32 40 63 80 100	63 80 100 125 160	100 125 160 200	160 200 250 280	250 300 360 450 500 560 630
Коэффициент начала кавитации, Z	0,6	0,6	0,6	0,55	0,55	0,5	0,5	0,45	0,4	0,35	0,3	0,2
Условное давление PN, бар (МПа)	16 (1,6); 25 (2,5)*
Рабочая среда	вода, этиленгликоль и пропиленгликоль (концентрация до 65%)
Температура рабочей среды Т, °С	+5... +150
Тип присоединения	фланцевый
Исполнение диапазона настройки регулятора, бар (МПа) 0.1 1.1 1.2 1.3 2.1 2.2 2.3	0,08…0,9 (0,008…0,09) - оранжевая пружина 0,16…1,8 (0,016…0,18) - оранжевая пружина 0,24...3,0 (0,024…0,30) - серая пружина 0,4...4,8 (0,04…0,48) - оранжевая пружина + серая пружина 0,5...5,8 (0,05…0,58) - красная пружина 0,9...10,0 (0,09…1,0) - желтая пружина 1,4...15,8 (0,14…1,58) - красная пружина + желтая пружина
Зона пропорциональности, % от верхнего предела настройки, не более	6
Относительная протечка, % от Kvs, не более	0,05
Материалы:крышка	сталь 20
шток плунжер седло	нержавеющая сталь 40Х13
сменный блок уплотнения штока	направляющие – PTFE; прокладки – EPDM
уплотнение в затворе	"металл по металлу"
мембрана	EPDM на тканевой основе
корпус	чугун

*поставляется по спецзаказу (для заказа доступны DN15-100)

Маркировка и пример заказа регулятора перепада давления RDT

RDT-X1-X2-X3-X4
где:
RDT– Условное обозначение регулятора перепада давления;
X1 – исполнение диапазона настройки регулятора;
X2 – значение условного диаметра;
X3 – значение максимальной условной пропускной способности;
X4 – рабочее давление (1,6 МПа - ничего не указывается, 2,5 МПа - указывается значение 25).

Заказать и купить Регулятор перепада давления:

Регулятор перепада давления прямого действия условным диаметром 40 мм, с пропускной способностью 16 м³/ч, максимальной температурой рабочей среды +150°С, рабочим давлением 1,6 МПа, с диапазоном настройки регулятора 1.1 (0,16 – 1,8 бар).
RDT-1.1-40-16

КОМПЛЕКТ ПОСТАВКИ РЕГУЛЯТОРА ПЕРЕПАДА ДАВЛЕНИЯ RDT
для DN 15-200:

медная импульсная трубка Ду 6х1 мм длиной 1,5 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 1 шт;
медная импульсная трубка Ду 6х1 мм длиной 1,0 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 1 шт;
латунный штуцер с наружной трубной резьбой G1/2” (для подключения к шаровому крану) – 2 шт;
