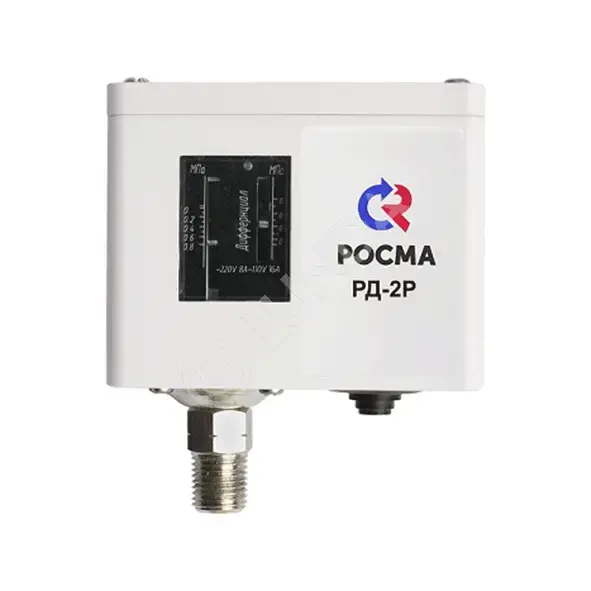

Реле давления РД-2Р, 1...10 бар РОСМА

Реле давления или прессостат применяется для переключения электрических цепей при изменении разницы давления неагрессивных к медным сплавам жидких или газообразных, не вязких и не кристаллизующихся сред с максимальной температурой 110 °C (воздух, масло, вода, хладоны). Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта, и реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращается в исходное положение. Реле давления относится к категории автоматических приборов.

Универсальность реле давления заключается в возможности работать как при повышении, так и при понижении давления.

Область применения реле давления: системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов, в частности, реле давления устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе. В компрессорах РД обеспечивают работу агрегата в автоматическом режиме.

Рабочая температура:

• Окружающая среда: до +70 °C
• Измеряемая среда: −10…+110 °C

Материалы:

• Штуцер и накидная гайка — хромированная сталь 10
• Кронштейн и механизм — анодированная сталь 10
• Сильфон — медный сплав
• Шкала - Алюминий, цвет черный
• Стекло - Органическое
• Резьба присоединения: G1/4, без конуса

Варианты монтажа: на приборную панель или с помощью кронштейна
