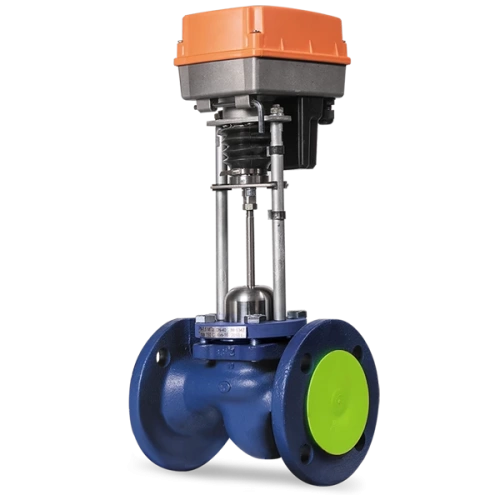

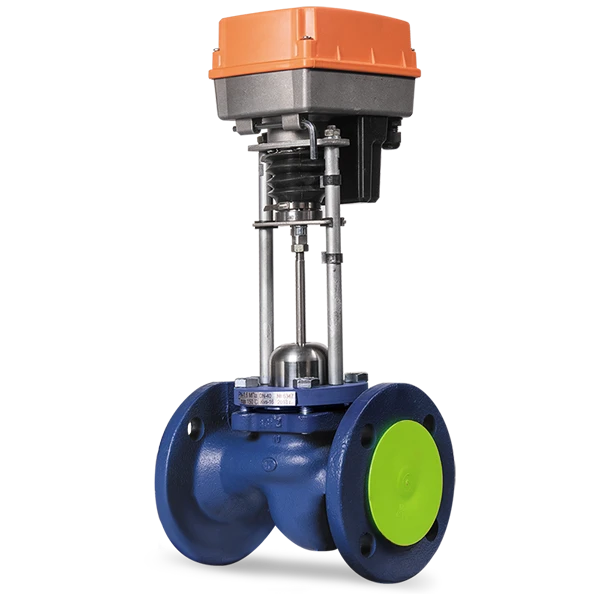

Клапан Теплосила проходной седельный регулирующий (высокотемпературный) TRV-T-50-40-101

Клапан Теплосила проходной седельный регулирующий (высокотемпературный) TRV-T-50-40-101

Артикул: TRV-T-50-40-101

Описание товара:

Клапан проходной седельный регулирующий (высокотемпературный) TRV-T-50-40-101

Характеристики:

Все характеристики

Артикул

TRV-T-50-40-101

Базовая единица

шт

Производитель

Теплосила

Диаметр

48 129 руб. / шт

В корзину

Купить в 1 клик

Нашли дешевле

Рассчитать доставку

Под заказ

Аккуратно упакуем хрупкие товары

Весь ассортимент сертифицирован

Принимаем все способы оплаты

Принимаем заказы на сайте круглосуточно

Профессиональная помощь в подборе товаров

Самовывоза в Перми

Скидки постоянным покупателям

Описание товара

Клапаны TVR-T применяются в качестве исполнительных устройств в системах отопления, горячего водоснабжения, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.

Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.

Рабочая среда - перегретая вода и пар температурой до +220 оС.

Обозначение по таблице фигур: 25ч945нж.

Основные технические характеристики двухходовых высокотемпературных регулирующих клапанов TRV-T

НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Условный диаметр, DN, мм	15	20	25	32	40	50	65	80	100	125	150
Максимальная условная пропускная способность Kvs, м³/час	0,16 0,25 0,4 0,63 1 1,6 2,5 4	1,6 2,5 4 6,3	2,5 4 6,3 8 10	6,3 8 10 12,5 16	10 12,5 16 20 25	10 12,5 16 20 25 32 40	25 40 50 63	40 63 80 100	63 80 100 125 160	100 125 160 200 250	100 160 200 250 300
Расходная характеристика	линейная составная
Номинальное давление PN, бар (МПа)	16 (1,6), 25 (2,5)*
Протечка в затворе, % от Kvs, не более	0,01-для жидкости 0,1-для газа
Ход штока, мм	10	10	20	22	25		32		40	50	60
Тип присоединения	фланцевый
Рабочая среда	перегретая вода, пар
Температура рабочей среды Т, °С	до + 220 °С
Материалы:корпус	чугун
крышка	сталь 20
шток плунжер седло	нержавеющая сталь 40Х13
сменный блок уплотнения штока	направляющие – PTFE; прокладки – высокотемпературный EPDM E90SR
уплотнение в затворе	"металл по металлу"

*поставляется по спецзаказу

Маркировка и пример заказа двухходового регулирующего высокотемпературного клапана TRV-T

TRV-T-X1-X2-X3-X4
где:
TRV-T – Условное обозначение высокотемпературного регулирующего двухходового клапана;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Маркировка типа привода;
X4 – Рабочее давление (1,6 МПа – ничего не указывается, 2,5 МПа – указывается значение 25).

ПРИМЕР ЗАКАЗА:

Клапан проходной седельный регулирующий фланцевый высокотемпературный с условным диаметром 50 мм, с пропускной способностью 16 м³/ч, максимальной температурой рабочей среды +220 °С, рабочим давлением 1,6 МПа, оснащенный приводом TSL-1600-25-1-230-IP67 без датчика положения (тип привода 101).
TRV-T-50-16-101
